ИНСТРУКЦИЯ ПО УСТАНОВКИ КРЕПЛЕНИЯ ПРИСТАВОК
на примере коляски Otto-bock Start
Отто-бокк Старт
Содержание
Вступление 3
Комплектация 7
Установка хомутов на раму 15
Шаг 1 16
Шаг 2 17
Шаг 3 18
Шаг 4 21
Шаг 5 22
Установка адаптера 26
Шаг 1 26
Шаг 2 27
Шаг 3 28
Шаг 4 29
Шаг 5 30
Установка задней части адаптера 30
Шаг 1 30
Шаг 2 31
Присоединение приставки 32
Шаг 1 32
Шаг 2 33
Регулировка креплений 36
Шаг 1 37
Шаг 2 39
Шаг 3 40
Шаг 4 41
Шаг 5 41
Шаг 6 42
Шаг 7 43
Финальная настройка 45
Шаг 1 45
Шаг 2 46
Шаг 3 47
Шаг 4 48
Шаг 5 48
Шаг 6 49
Вступление
Данная инструкция с детальной информацией по установке креплений приставки. Предназначена для покупателей приставок моделей Comfrot.
Установка креплений в данной инструкции выполнена на инвалидную коляску Otto-bock Start.
Для установки можно воспользоваться видео инструкцией.
На некоторые активные коляски рамные хомуты устанавливаются на передние дуги рамы.
Для активных инвалидных колясок Ortonica – модельный ряд s2000, s3000, s4000 – рамные хомуты устанавливаются на нижние горизонтальные дуги рамы.
Комплектация
Перед установкой проверьте целостность комплекта
Неверная установка ☑
Верная установка ☑
Неверная установка ☑
Верная установка ☑
Установка хомутов на раму
Перед началом установки убедитесь, что коляска полностью разложена
Шаг 1
На базовые коляски рамные хомуты устанавливаются, как можно ближе вперед на прямой участок рамы
Шаг 2
Открутите чашку каждого хомута
Шаг 3
Установите прокладки под хомуты
Шаг 4
Правый и левый хомут устанавливайте на одном уровне
Шаг 5
Закрутите все винты в хомут, но не до конца
У хомута должно сохраняться свободное движение на раме
Аналогично установите второй хомут
Хомут свободно движется на раме
Установка адаптера
Шаг 1
Закрепите заднюю часть адаптера в поворотных фиксаторах
Шаг 2
Винты адаптера должны быть расслаблены, чтобы отрегулировать адаптер по ширине коляски
Шаг 3
Расположите середину адаптера по центру коляски
Шаг 4
Палец-фиксатор должен располагаться по центру овального отверстия
Шаг 5

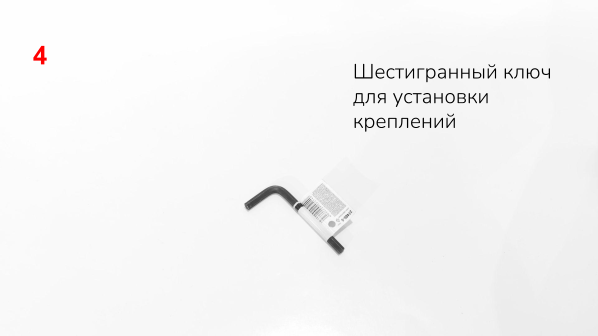

Шестигранником зафиксируйте 4 винта адаптера
Установка задней части адаптера
Шаг 1
Вставьте среднюю часть адаптера – механизм с защёлкой
Шаг 2
Если подножки были сняты, установите их
Шаг 1
Присоединение приставки
Убедитесь, что приставка стоит на тормозе
Шаг 2
Присоедините приставку к адаптеру
Убедитесь, что коляска стоит на тормозе
Регулировка креплений

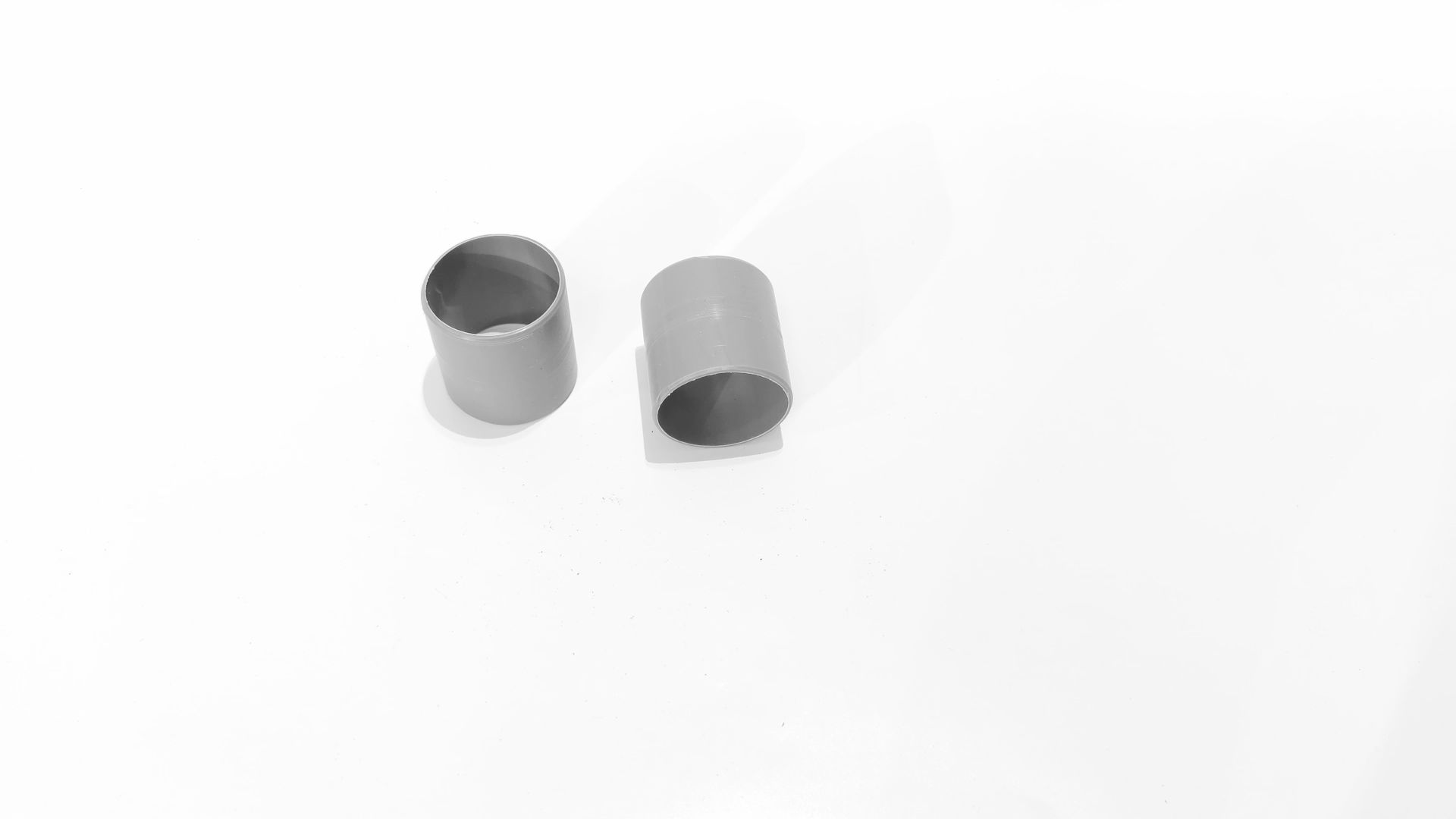

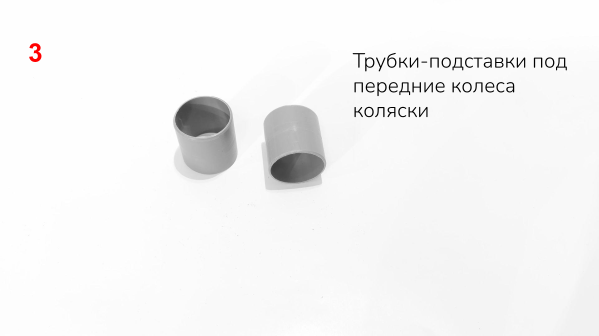

Передние колеса разверните назад и поставьте под них подставки
Шаг 1
Отрегулируйте угол наклона и вылет приставки
Шаг 2
Регулировку можно сделать сидя в коляске, тем самым задать удобное для вас положение
Шаг 3
Убедитесь, что колесо при повороте не мешает ногам и не задевает о подножку
Шаг 4
После того, как вы выбрали удобное расположение приставки – зафиксируйте среднюю часть адаптера на другие 4 винта
Шаг 5
Надежно зафиксируйте поворотные фиксаторы в рамных хомутах
Шаг 6
Для хорошей затяжки винты следует подтягивать по очереди несколько раз
Все это время приставка должна быть присоединена к коляске, а передние колеса коляски должны находится на подставках.
Шаг 7
Аналогично зафиксируйте второй хомут
Финальная настройка
Шаг 1
Отсоедините приставку и уберите подставки из-под передних колес
Шаг 2
Проверьте удобство установки приставки
Шаг 3
Передние колеса коляски должны приподняться на 2-5 см от пола
Шаг 4
Убедитесь, что пальцы-фиксаторы легко убираются и вставляются для установки адаптера
Шаг 5
Если это происходит с затруднением, то отрегулируйте положение рамных хомутов
Шаг 6
Закрутите до конца болты рамных хомутов
Приставка с коляской готова к передвижению.
